Θερμαντικά σώματα πάνελ: απόδοση και σωστή επιλογή

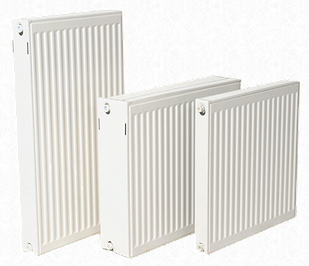

Το θερμαντικό σώμα πάνελ είναι το πιο συνηθισμένο καλοριφέρ στις σημερινές εγκαταστάσεις κεντρικής θέρμανσης. Η σωστή επιλογή κρίνεται από τρία πράγματα: τις θερμικές απώλειες του δωματίου, τη θερμοκρασία νερού με την οποία θα δουλεύει το σώμα (λέβητας ή αντλία θερμότητας) και τον χώρο που υπάρχει στον τοίχο.
Με μια ματιά
- Ο τύπος 11, 22 ή 33 δείχνει πόσες πλάκες και πόσες σειρές πτερυγίων έχει το σώμα. Όσο μεγαλύτερος, τόσο περισσότερη απόδοση στο ίδιο μήκος.
- Η απόδοση των καταλόγων δίνεται για νερό 75/65 °C και χώρο 20 °C. Με αντλία θερμότητας στους 45–55 °C, το ίδιο σώμα αποδίδει περίπου 35–50% αυτής της τιμής.
- Ενδεικτικά 50–150 W ανά m² δωματίου, ανάλογα με τη μόνωση. Η ακριβής τιμή βγαίνει από υπολογισμό θερμικών απωλειών.
- Η καλύτερη θέση είναι κάτω από το παράθυρο, με ελεύθερο χώρο γύρω από το σώμα.
- Τα σώματα λουτρού αποδίδουν λιγότερο από ένα πάνελ ίδιου μεγέθους, και ακόμα λιγότερο όταν έχουν πετσέτες.
Τύποι σωμάτων πάνελ: 11, 22 και 33
Το πρώτο ψηφίο του τύπου δείχνει τις πλάκες νερού και το δεύτερο τις σειρές πτερυγίων (convector) που είναι κολλημένες πίσω τους. Τα πτερύγια αυξάνουν την επιφάνεια που ζεσταίνει τον αέρα, άρα και την απόδοση.
| Τύπος | Κατασκευή | Βάθος (περίπου) | Απόδοση 600 × 1000 mm στους 75/65/20 °C (ενδεικτικά) |
|---|---|---|---|
| 11 | 1 πλάκα, 1 σειρά πτερυγίων | 6–7 cm | 1.000–1.100 W |
| 22 | 2 πλάκες, 2 σειρές πτερυγίων | 10 cm | 1.750–1.900 W |
| 33 | 3 πλάκες, 3 σειρές πτερυγίων | 15–16 cm | 2.500–2.700 W |
Κάθε κατασκευαστής δίνει δικό του πίνακα απόδοσης ανά ύψος και μήκος, και αυτόν χρησιμοποιούμε στον τελικό υπολογισμό. Ο τύπος 22 είναι ο συνηθέστερος στα σπίτια. Ο 33 χρησιμοποιείται όταν δεν χωρά μακρύτερο σώμα ή όταν το σώμα θα δουλεύει με χαμηλή θερμοκρασία νερού. Ο 11 ταιριάζει σε μικρούς χώρους, διαδρόμους και σημεία όπου το βάθος μετράει.
Τα σώματα τύπου Ventil έχουν ενσωματωμένο θερμοστατικό ένθετο και σύνδεση από κάτω. Οι σωλήνες βγαίνουν καθαρά από τον τοίχο ή το δάπεδο, και το σώμα δέχεται απευθείας θερμοστατική κεφαλή.
Πόση απόδοση χρειάζεται κάθε δωμάτιο
Για μια πρώτη εκτίμηση, σε δωμάτιο με ύψος 2,7–3 m, χρησιμοποιούμε τις παρακάτω τιμές. Για τελική επιλογή, και ιδίως για αντλία θερμότητας, χρειάζεται υπολογισμός θερμικών απωλειών ανά χώρο.
| Κτίριο | Ενδεικτική ανάγκη |
|---|---|
| Νέο ή ανακαινισμένο, με καλή θερμομόνωση | 50–70 W/m² |
| Μέτρια μόνωση, διπλά τζάμια | 80–100 W/m² |
| Παλιό και αμόνωτο, γωνιακό ή τελευταίος όροφος | 110–150 W/m² |
Παράδειγμα: υπνοδωμάτιο 16 m² με μέτρια μόνωση χρειάζεται περίπου 16 × 90 = 1.450 W. Με λέβητα, αρκεί ένα σώμα τύπου 22, 600 × 900 mm, που δίνει περίπου 1.600 W.
Με αντλία θερμότητας: διόρθωση για χαμηλή θερμοκρασία
Η απόδοση του σώματος πέφτει έντονα όσο πέφτει η θερμοκρασία του νερού. Για να βρείτε τι ονομαστική απόδοση χρειάζεται, διαιρείτε την ανάγκη του δωματίου με τον συντελεστή του πίνακα.
| Νερό προσαγωγής/επιστροφής, χώρος 20 °C | Συντελεστής απόδοσης (ενδεικτικά) |
|---|---|
| 75/65 °C (λέβητας) | 1,00 |
| 65/55 °C | περίπου 0,75 |
| 55/45 °C | περίπου 0,50 |
| 45/40 °C | περίπου 0,35 |
Στο ίδιο υπνοδωμάτιο, με αντλία θερμότητας στους 55/45 °C, χρειάζεται σώμα ονομαστικής απόδοσης περίπου 1.450 ÷ 0,50 = 2.900 W. Αυτό σημαίνει τύπο 33, 600 × 1100 mm, ή δύο σώματα. Τι ελέγχουμε όταν μπαίνει αντλία σε σπίτι με υπάρχοντα σώματα, το εξηγούμε στον οδηγό για αντλία θερμότητας σε παλιό σπίτι με καλοριφέρ.
Πού και πώς τοποθετείται
- Κάτω από το παράθυρο. Ο ζεστός αέρας που ανεβαίνει «κόβει» το κρύο ρεύμα από το τζάμι, και το δωμάτιο ζεσταίνεται πιο ομοιόμορφα. Το μήκος του σώματος καλό είναι να πλησιάζει το πλάτος του παραθύρου.
- Ελεύθερος χώρος. Περίπου 10 cm από το δάπεδο και 10 cm κάτω από το περβάζι, ώστε να κυκλοφορεί ο αέρας. Καναπέδες, μακριές κουρτίνες και καλύμματα μπροστά από το σώμα κόβουν μεγάλο μέρος της απόδοσης.
- Δύο σώματα αντί για ένα. Σε μεγάλο δωμάτιο με δύο παράθυρα, ένα σώμα κάτω από κάθε παράθυρο δίνει πιο ομοιόμορφη θερμοκρασία από ένα μεγάλο.
- Διακόπτες. Στην προσαγωγή μπαίνει ρυθμιστικός ή θερμοστατικός διακόπτης και στην επιστροφή διακόπτης με ρύθμιση, για την εξισορρόπηση του δικτύου. Η θερμοστατική κεφαλή κρατά σταθερή τη θερμοκρασία κάθε δωματίου· περισσότερα στον οδηγό για τον θερμοστάτη χώρου.
Προσοχή: όταν τα νέα σώματα μπαίνουν σε παλιό δίκτυο, το δίκτυο πρέπει πρώτα να καθαριστεί. Τα πάνελ έχουν στενότερα περάσματα νερού από τα παλιά σώματα και φράζουν πιο εύκολα με λάσπη. Ένα φίλτρο-διαχωριστής μαγνητίτη στην επιστροφή τα προστατεύει μακροπρόθεσμα.
Σώματα λουτρού (πετσετοκρεμάστρες)
Το λουτρό θέλει μεγαλύτερη θερμοκρασία από τα υπόλοιπα δωμάτια, συνήθως 22–24 °C. Τα σώματα λουτρού έχουν οριζόντιους σωλήνες για να κρεμιούνται πετσέτες, οπότε αποδίδουν λιγότερο από ένα πάνελ ίδιου μεγέθους, και ακόμα λιγότερο όταν είναι σκεπασμένα. Γι' αυτό διαλέγουμε σώμα με λίγο μεγαλύτερη απόδοση από όση βγαίνει στον υπολογισμό.
Υπάρχουν σε ύψη από 800 έως 1.800 mm. Για ζέστη και τους μήνες που η κεντρική θέρμανση είναι κλειστή, ορισμένα δέχονται ηλεκτρική αντίσταση. Αυτό γίνεται μόνο όταν το επιτρέπει ο κατασκευαστής του σώματος και με ηλεκτρολογική εγκατάσταση κατάλληλη για λουτρό.
Τι διαθέτουμε
Στα θερμαντικά σώματα πάνελ θα βρείτε σώματα Buderus τύπου 11, 22 και 33 σε ύψη 600 και 900 mm, και Termopan Ventil τύπου 11, 22 και 33 σε ύψη 400, 600 και 900 mm. Στα σώματα λουτρού υπάρχουν πετσετοκρεμάστρες Avonflow και Kalkhoff. Διακόπτες, θερμοστατικές κεφαλές και ρακόρ σύνδεσης θα τα βρείτε στους διακόπτες σωμάτων και ηλεκτροβάνες.
Αν μας στείλετε τα εμβαδά των δωματίων και τι πηγή θερμότητας έχετε, υπολογίζουμε τα σώματα ανά χώρο. Καλέστε στο 26810 23450 ή γράψτε μας από τη σελίδα επικοινωνίας. Για επαγγελματικές ποσότητες, δείτε τη σελίδα χονδρικής για επαγγελματίες.
